產品價格￥9.00元/個
產品品牌上海質冠閥門制造有限公司
最小起訂≥1 個
供貨總量999 個
發貨期限自買家付款之日起 5 天內發貨
瀏覽次數949
企業旺鋪http://www.qianchuaner.cn/com/zg565688/
更新日期2021-11-18 03:55
品牌： |
上海質冠閥門制造有限公司 |
所在地： |
上海 |
起訂： |
≥1 個 |
供貨總量： |
999 個 |
有效期至： |
長期有效 |
材質： |
CPVC |
工作溫度： |
常溫 |
| 材質 | CPVC |
|---|---|
| 工作溫度 | 常溫 |
| 公稱通徑 | DN32-250mm |
| 結構形式 | CPVC蝶閥 |
| 連接形式 | 法蘭 |
| 流動方向 | 雙向 |
| 密封形式 | 軟密封型 |
| 適用范圍 | 樓宇工程 化工業 給排水 |
| 適用介質 | 水 |
| 用途 | 截止 進水 放水 |
| 零部件及配件 | 閥體 閥板 |
| 壓力環境 | 常壓 |
| 主體材料 | CPVC |
| 類型(通道位置) | 直通式 |
| 品牌 | 上海質冠閥門制造有限公司CPVC蝶閥D71X-10V良工 滬工 凱工 標一 開維喜 冠龍 雙恒 |
| 型號 | D71X-10V |
| 適用星級 | 所有星級 |

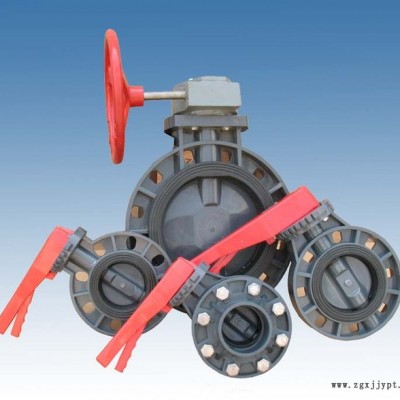

一,D71X-10V 塑料CPVC蝶閥產品概述
D71X-10V CPVC手柄對夾式蝶閥閥體重量輕,耐腐蝕性強,外型結構緊湊美觀,本體重量輕容易安裝,應用范Χ廣,材質衛生無毒,耐磨損,容易拆卸,維護簡單易行,適用流體：水,空氣,油類,腐蝕性化學液體等。
二,D71X-10VCPVC手柄式蝶閥零件裝配表
NO | 名稱 | 材質 |
1 | 閥體 | CPVC |
2 | 閥瓣 | CPVC |
3 | 閥桿 | 1Cr18Ni9Ti 45# |
4 | 閥座 | EPDM |
5 | O型圈 | EPDM |
6 | 手柄 | ABS |
7 | 螺母 | CPVC |
8 | 定λ板 | 1Cr18Ni9Ti |
三,D71X-10VCPVC手柄式蝶閥主要外形連接尺寸,工作壓力和重量表
DN | D1 | D2 | D3 | L1 | H | H1 | H2 | n-￠ | 工作壓力（Mpa) | 重量=Kg/臺 | |||
HG | JIS | DIN | ANSI | CPVC | |||||||||
25 | 35 | 85 | 90 | 85 | 80 | 125 | 185 | 37 | 72 | 60 | 4-17 | 0.7 | 1.0 |
32 | 35 | 100 | 125 | 185 | 37 | 72 | 60 | 4-17 | 0.7 | 1.0 | |||
40 | 47 | 110 | 105 | 110 | 98.5 | 150 | 200 | 38 | 86 | 70 | 4-18 | 0.7 | 1.3 |
50 | 56 | 125 | 120 | 125 | 120 | 160 | 200 | 40 | 86 | 70 | 4-18 | 0.7 | 1.5 |
65 | 71 | 145 | 145 | 145 | 140 | 185 | 220 | 45 | 100 | 70 | 4-18 | 0.7 | 1.8 |
80 | 85 | 160 | 150 | 160 | 152 | 195 | 280 | 46 | 105 | 85 | 8-18 | 0.7 | 2.5 |
100 | 105 | 180 | 175 | 180 | 190 | 215 | 280 | 55 | 118 | 85 | 8-18 | 0.6 | 4.4 |
125 | 131 | 210 | 210 | 210 | 216 | 250 | 300 | 62 | 163 | 93 | 8-18 | 0.5 | 5.2 |
150 | 152 | 240 | 240 | 240 | 240. | 285 | 300 | 67 | 176 | 93 | 8-22 | 0.5 | 6.1 |
注：①試驗壓力與工作壓力在23 °C正負2 °C時數值。
②使用溫度0 °C~80 °C。
③本蝶閥系列法蘭孔徑按GB2555-81,1.0Mpa標準；也可按用戶要求按JIS,DIN,ANSI標準進行制作。
④D71X-6F閥瓣為PVDF,密封為FPM；D71X-6S閥體,閥瓣均為FRPP,密封為EPQM。
