高性能電線電纜無鹵阻燃劑 Intumix-3310

Intumix-3310是以環保的新一代磷氮系阻燃劑為主要成分，經過特殊配方及工藝生產的無鹵膨脹阻燃劑，阻燃效果顯著而確切，外觀為白色(結晶或無定形)超細粉末，其本身是一種混合物，含磷量大、含氮量高，P-N元素及協效劑在同體系中產生協同效應，阻燃性好，熱穩定性高，分解溫度大于280，可承受280左右的加工溫度，不變色，不發泡，不分解，與聚烯烴（EVA，LDPE，HDPE，PP，EPDM等）及熱塑彈性體TPE有 的相容性、分散性及耐析出性。

質量指標：

產品用途：

Intumix-3310作為一種新型無鹵膨脹阻燃劑，主要用于生產高性能聚烯烴類產品的無鹵阻燃，以替代傳統的溴銻系鹵素阻燃劑，特別推薦用于EVA/LDPE，TPE，TPU，EVA，LDPE，HDPE，PP等之片材，薄膜，電線電纜（絕緣/護套料），熱縮套管，泡棉等，本品已經過特殊改性及優化，單獨使用，且不必添加其他協效劑。

??? 相比國內外其他同類產品，Intumix-3310具有更高的成炭率及阻燃效果，耐水性更佳，可輕易通過70 168小時水煮測試，其綜合指標相近或優于國外進口同類產品, 當用于聚烯烴產品時，效果令人滿意，本品在使用時，如確需配合其他助劑協同使用獲得某種特定要求，請事先試驗確認。

產品優點與應用指導：

??? 本品專用于需通過UL1581 VW-1或UL224 VW-1阻燃等級的聚烯烴電線電纜或熱縮套管，一般按40

添加量使用，同時亦可獲得UL94 V0（0.8mm）或者CSA-FT4/FT6阻燃級別，本品成炭性優良，而且炭層

堅固不滴落，無黑煙，相比鹵素可降低90以上的煙霧，滅焰迅速而干脆。Intumix-3310亦推薦用于更

高阻燃等級的CMR/CMG/CMX線纜的阻燃。

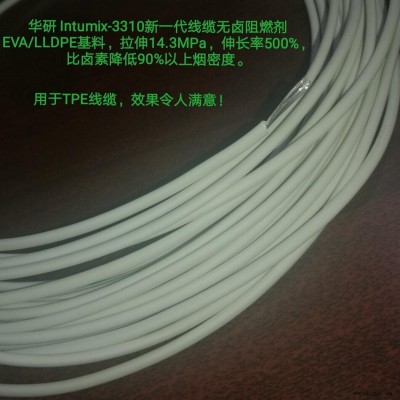

相對于使用氫氧化物填充的無鹵阻燃料，Intumix-3310因添加量較低，成品比重可大幅降低至1.1g/cm3斷裂伸長率高達600，耐磨耐開裂，耐高溫，綜合性能遠超用傳統氫氧化物填充的無鹵阻燃線纜。加工工藝：Intumix-3310與材料的相容性非常好，熔體粘度低，線纜表面光亮，各區段溫控按聚烯

?

烴常規設定或略低操作即可,建議不要隨意添加其它填料,以免阻燃降低或失效，Intumix-3310已專門做過優化，加工中可不加或僅需添加少量分散潤滑加工助劑，如硅酮母粒等，當用于注塑件時或發泡制品時，不必或僅加少量加工助劑即可，僅當用于電線電纜、或熱縮套管擠出時，則須添加足量的潤滑加工助劑，如酰胺類潤滑劑、硅酮母粒、PPA等，如潤滑不足，或擠出速度過快，仍可能會產生鯊魚皮現象，具體應用工藝參數及配方，須經試驗調整確定，如需獲取進一步的資料，敬請來電咨詢。

以下為幾種參考無鹵阻燃應用配方:

1.? EVA(VA=28)/LLDPE?? ?57.0????????????????? 2. TPE????? ?????????55.0?

Intumix-3310 ????????42.0???????????????????? Intumix-3310? ????43.0

潤滑劑(硅酮母粒)????? 1.5???????????????????? 潤滑劑(硅酮母粒) ??1.5

抗氧劑?????? ?????????0.5?????????????? ???? ?抗氧劑???????? ????0.5

? ?阻燃級別 ????UL224 VW-1????????????????????? ??阻燃級別 UL1581 VW-1，UL94 V0(0.8mm)

?? 力學性能：拉伸強度15Mpa，斷裂伸長率600，耐溫等級高達150。

?? 輻照交聯的線纜或熱縮套管，添加量最低可降至38左右，用于充油量較高的TPE線纜，添加量可能增

加至45，具體視加工工藝及材料要求而定。

成品熱縮套管性能典型值：

包裝儲運：?

?紙塑復合袋，凈重20公斤/每袋。運輸過程中避免雨淋，防止破包。
