一、設備基本參數：

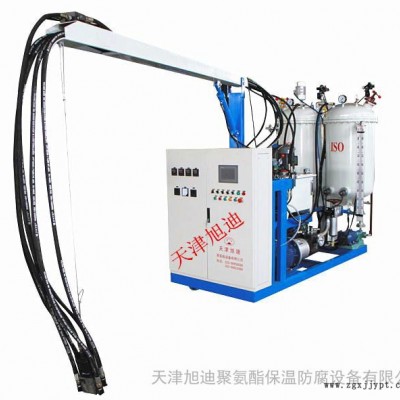

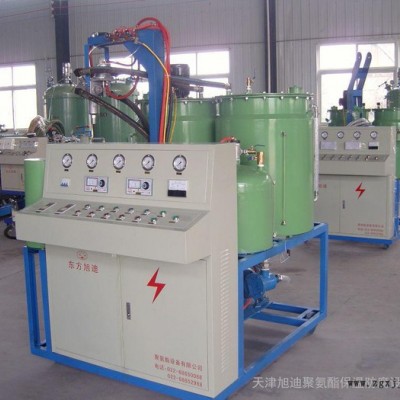

1、設備型號：TJXDG-300B高壓澆注機

2、注射流量：（混合比1：1時）5000g/s

3、混合比例調節范圍：1：1--1：1.5可調

4、計量泵額定工作壓力：31.5

5、注射壓力：5--15

6、適用粘度：（20℃時）組合聚醚---2200

MDI-----1100

7、注射時間：05----99.9秒

8、重復注射精度：<3%

9、設備用途范圍：硬質聚氨酯直埋保溫管道制造及其硬質泡沫的制造

10、原料適用范圍：適用于HXFX141B體系及CO2全水體系的組合聚醚。

二、設備基本配置：

1、組合聚醚計量泵：160SCY14--141B體系軸向柱塞泵。

   MDI  計量泵：160SCY14--141B體系軸向柱塞泵。

   計量泵包括減振墊的托架、驅動電機、軸向柱塞泵、連軸器，流量和比例的調節是通過    160S泵調節手柄手動調節來實現的。驅動電機全銅包線電機。

2、壓力控制系統：組合聚醚、MDI的計量泵的吐出壓力受個自系統中的壓力變送器和智能    控制儀共同完成控制的，當系統壓力超過設定值時，設備自動停機。為防止組合聚醚和    MDI串料，控制系統具備互鎖和自鎖功能，并具備在注射運行和內循環運行中突然停機    或單組份停機等事故的保護功能。在操作控制柜上能顯示注射壓力和內循環壓力。

3、流量測試系統：TJXDG-300B液壓控制高壓單組份槍頭測試（單組份互鎖高壓測量）

4、液壓動力系統：采用帶蓄能器的集成板式液壓液壓站。液壓油油箱容積60L，液壓集成    塊上裝有溫度指示的液壓計、空氣濾清器、濾油器、溢流閥、單向閥、壓力開關、卸荷    閥、電磁換向、，部分產品選裝中外合資產品。

5、液壓泵：5MCY14-1B

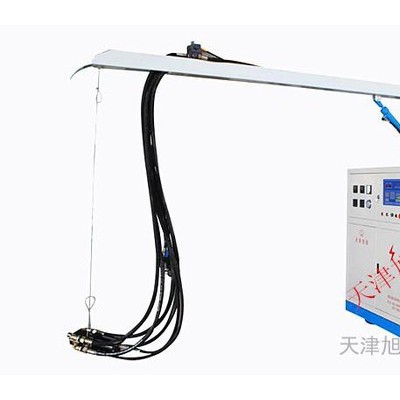

6、混合頭：采用本公司自行研制開發具有自主知識產權的XD300型高壓精度、液壓控制、    自潔式高壓直線混合頭?；旌项^主體、清潔桿采用38CrmoLA經調質、氮化處理，表面    硬度可達到HV800-1050，同時采用速度控制技術，使混合頭的使用壽命可達30萬次以    上。為防止混合頭單組份注射串料，系統設有自鎖和互鎖功能，確保串料事故發生。注    射頭的工作方向為橫向工作，懸臂可左右調整高度，注射頭總成可上下調整作業高度。

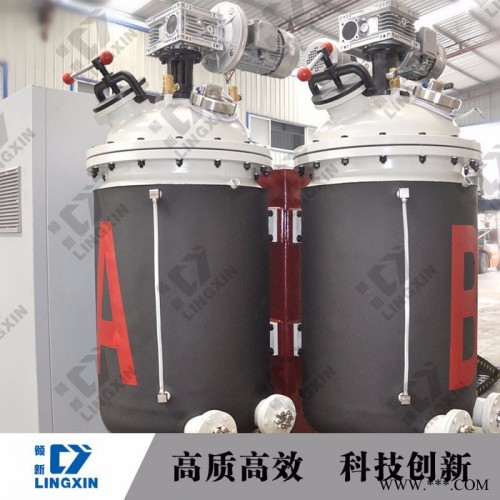

7、料液儲罐：組合聚醚、MDI料液儲罐采用碳鋼雙層結構，上下封頭、內置密封槽，密封    效果好。有效容積560L/單罐。料罐上裝有磁翻板液位計、空氣減壓閥、單向閥、排氣    閥、排污閥、壓力表、料位指示管、水位指示管、電加熱水器。允許工作壓力0.24Mpa。    料液儲罐的液位具備超上/下限報警功能，組合聚醚組份的攪拌系統轉速≤56r/min.

8、料液溫度控制系統：采用電加熱器加熱夾套內的介質實現對原料的輻射加熱傳導，加熱    功率4×2KW，數顯溫度控制儀自動控溫。

9、原料過濾器：采用4臺DN50自潔式過濾器，每2臺并聯安裝組成一組，用于其中一個    組份的原料過濾。此過濾器的連接為法蘭式（可拆裝維修）連接管道為金屬軟管。

10、高低壓管路：系統所需高低壓管路（鋼管、PVC軟管除外）采用專用高壓橡膠增強管     道。所有管道的額定工作壓力≥46Mpa。

11、加料裝置：組合聚醚、MDI料液加注采用2臺齒輪泵，手動控制加料。

12、電器控制系統：

    ?、采用工業控制電路，2個工位可同時設定并儲存不同的澆注時間。并具有驅動電機的啟動延時、提桿注射延時功能，正常澆注和混合頭保養兩種工作模式，以便保養和維護，控制執行元件采用中外合資電子產品，低壓電器采用國產**“德力西“或“正泰”產品。本機高壓電路設有短路及漏電保護裝置（具備光電故障批示功能）。亦可采用可編程序控制器。采用臺灣“臺達”漢化操作器，設定顯示機器的注射時間、測試時間、壓力時間等工藝數據。

   ?、采用“旭迪牌”可編程序控制器，對整臺發泡機進行自動控制，使其計時單元、液壓單元、溫控系統、料罐攪拌、混合頭注射等部分程序協調工作，保證動作可靠高效。

   ?、采用PID數顯溫控儀，對兩種料罐的料溫按工藝要求自由設定，以溫控系統中的冷水或熱水為介質，自動進行料溫恒定控制，并顯示PV和SV值。

   為了確保控制系統性能穩定、可靠、耐用，按鈕、批示燈、接觸器、繼電器、保護開關    等都選用中外合資或法國施耐德公司產品。

  設備有手動、自動功能，干/濕注射功能，自動循環功能，設備手動功能及干注射功能主   要用于設備的調試。正常工作條件下，選擇濕注射狀態，自動功能狀態。自動循環功能主   要是應用于設備較長時間不生產而使系統保持在日常工藝條件下的場合。自動循環參數    在顯示器菜單上進行設置，各種功能參數都在菜單上操作。控制系統具有很強的故障報    警功能，將各個檢測點故障信息顯示在操作器上，并聲音報警，設備自動停機。

  整機框架：機架為一體式，冷干機系統、料泵系統、驅動系統、高壓管路注射頭支架系統。   配電、自動化控制系統及儲料系統。

三、售后服務：

    本公司對售出設備負責現場安裝、調試，培訓操作技術人員，設備保修一年，    終身     維修，長期提供技術服務。

四、主要用途：聚氨酯發泡機主要用于聚氨酯保溫管道,保溫板材,冷庫板,冰箱,冰柜等保溫制冷行業.
