商品描述
產品參數
| 性能項目 | 試驗條件[狀態] | 測試方法 | 測試數據 | 數據單位 | |
| 物理性能 | 比重 | ASTM D792 | 0.978 | g/cm3 | |
| 熔體流動速率 | MFR 230℃/2.16kg | ASTM D1238 | 1.2 | g/10 min | |
| 成型收縮率 | Flow | ASTM D955 | 0.9-1.2 | % | |
| 機械性能 | 硬度 | Shore D | ASTM D2240 | 65 | |
| 拉伸強度 | Ultimate | ASTM D638 | 23.0 | MPa | |
| 拉伸伸長率 | Break | ASTM D638 | 700 | % | |
| 彎曲模量 | Tangent | ASTM D790 | 1100 | MPa | |
| 缺口沖擊強度 | -30℃ | ASTM D256 | 395 | J/m | |
| 缺口沖擊強度 | 23℃ | ASTM D256 | 897 | J/m | |
| 熱性能 | 熱畸變溫度 | 0.45 MPa.未退火 | ASTM D5420 | 88.0 | ℃ |
| 線性熱膨脹系數 | -30℃to-80℃ | ASTM D696 | 0.000068 | cm/cm/℃ | |
提示：因塑料行情每天都會有變更，頁面上有些報價可能會與當天實際報價有所差異，僅供參考！請致電（唐小姐：13113062827）或聯系旺旺直接詢價產品介紹
TPO(trimethylbenzoyldiphenyl phosphine oxide)：中文名聚烯烴熱塑性彈性體，是一種高性能聚烯烴產品，在常溫下成橡膠彈性，具有密度小、彎曲大、低溫抗沖擊性能高、易加工、可重復使用等特點。專家預測，這種產品在21世紀將在國內外汽車制造業中得到廣泛應用。
TPO材料綜合了EPDM和PVC的性能優點，具有前者的耐候能力、低溫柔度和后者的可焊接特性。這種材料與傳統的塑料不同，在常溫顯示出橡膠高彈性，在高溫下又能像塑料一樣成型。因此，這種材料具有良好的加工性能和力學性能，并且具有高強焊接性能。
產品信息 TPO 利安德巴塞爾 高透明 本色 黑色 系列
產品名稱：

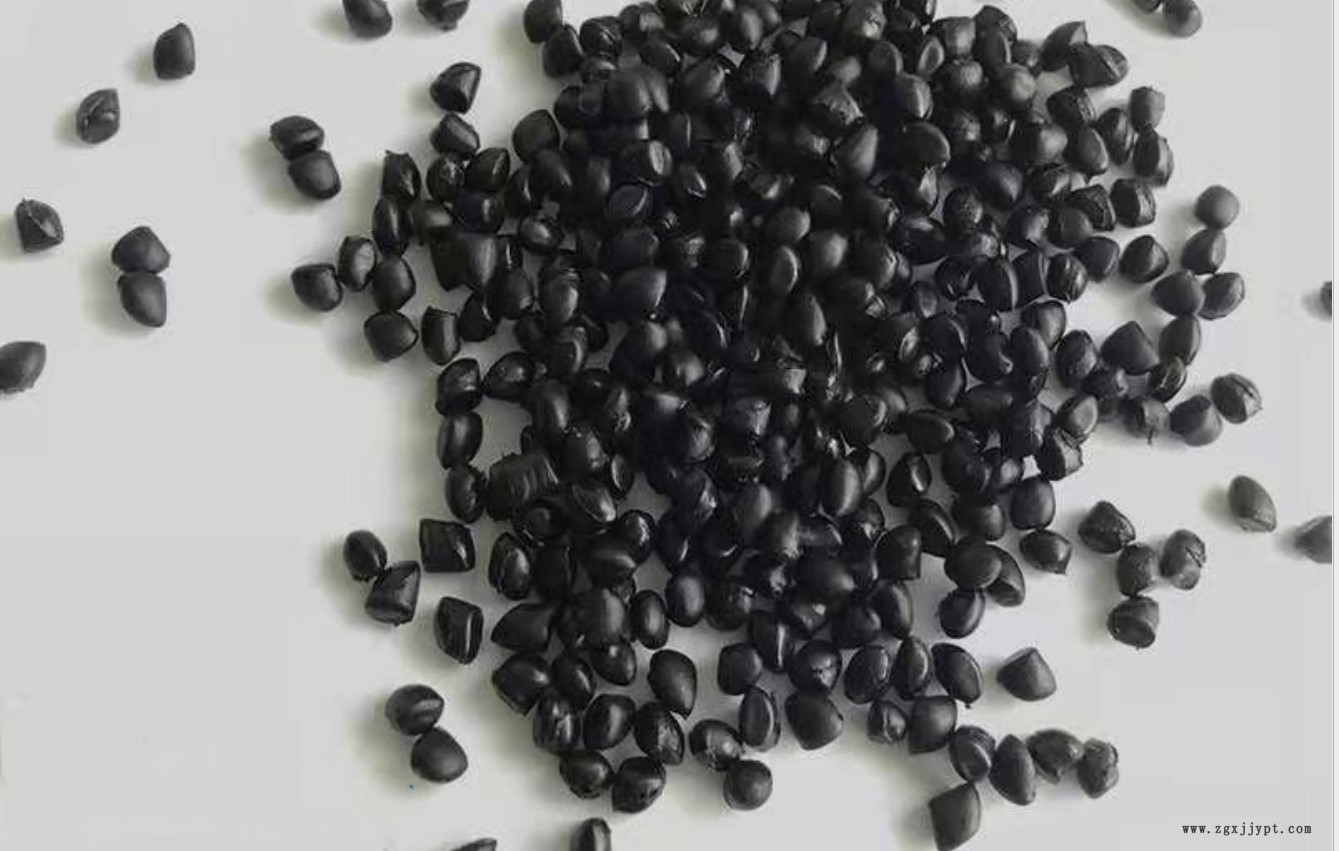

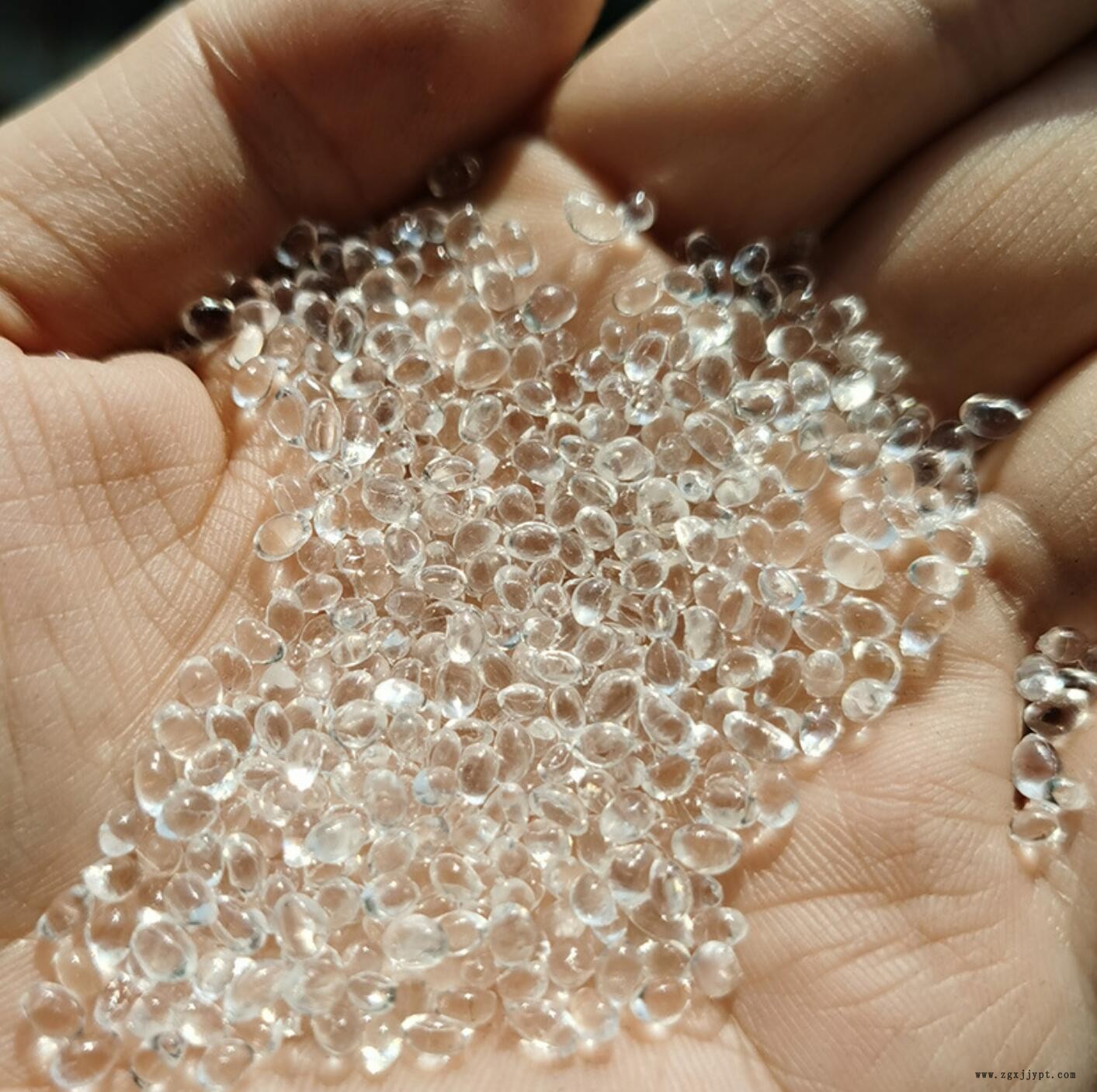

粒子圖片 透明 白色 黑色
圖片僅供參考
成型注意事項
TPO注塑工藝：
注射條件
1. 樹脂溫度
對于烯烴系PET來說，品級不同，加工時樹脂溫度的設定也有所不同，通常的設定原則是低中硬度品級樹脂的加工溫度?210℃～240℃；高硬度品級樹脂的加工溫度為200℃～230℃
2. 注射壓力
注射壓力主要由制品與注射機的大小而定，加工烯烴系TPE時的注射壓力通常低于PP、PE等結晶性樹脂。當澆口沒有完全固化時，若降低保壓壓力，模具內樹脂會從澆口倒流而產生凹陷。反之，如果保壓壓力過大，則卸壓制品內殘存有內壓力，會產生變形。
用途說明
